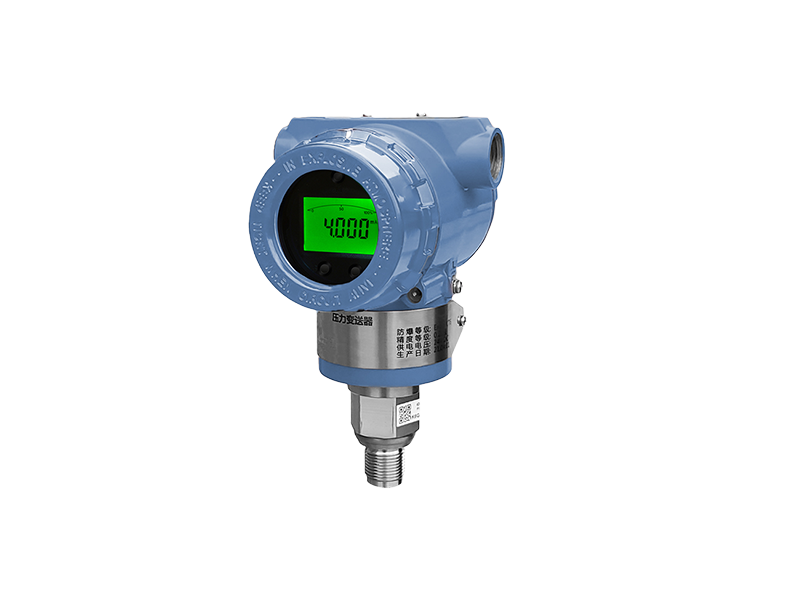

3351HP高静压差压变送器

所属分类： HB3351压力/差压变送器

HB3351小型化系列压力/差压变送器采用国外应用最广泛、技术最成熟的电容式传感器芯体，引进国外先 进的生产工艺和技术，采用了模块化设计和全贴片封装 元件，欧美流行的外形设计使产品更加紧凑完美。

3351HP高静压差压变送器
3351HP高静压差压变送器

产品特点

技术参数

产品用途

产品特点

HB3351小型化系列压力/差压变送器有普通模拟型、 常规智能型和标准智能型三种。带背光LCD表头可夜间 读数；智能系列通过就地按钮现场调零或调量程；通过 手操器或通讯软件可实现无源标定和数据组态；最大量 程比可达50:1。

技术参数

测量范围 50Pa~10MPa(分段选择)
测量精度 1、数字信号：±0.05级
2、模拟信号：±0.075、±0.2、±0.5
3、微量程(≤1.5kPa):±0.2
输出信号 4~20mADC;
负载电阻 0~600Q(24VDC供电)
传送距离 >1000m
稳定性 ±0.2%F.S/年(△t=28℃,最大静压6.9MPa, 量程1:1条件下)
零点和量程 外部连续可调
正迁移：500%
负迁移：600%
静压影响 1、零点误差(可在静压下消除)
静压从0~13 .7MPa,±0 .2%/6 .9MPa
静压超过13.7MPa,±0.5%/6.9MPa
2、量程误差：±0.25%/6.9MPa
环境温度影响/28℃:1、量程比1:1~10:1:≤±0.2%
2、微量程(≤1.5kPa):≤±0.5%
电源影响 <0.005%/V
振动影响 15~2000Hz在任意轴向上测试<±0.1%F.S
安装位置影响 最大零点影响250Pa可修正，无量程影响
射频干扰影响 20~1000MHz,1米以外，±0.1%F.S
绝缘强度及反向保护 接线端子与壳体间50Hz、100Vp
历时一分钟无飞弧，24VDC反接无损坏
工作电源 12~45VDC
工作温度 -20~85℃
环境温度 -40~+50℃
相对湿度 0~100%
仪表重量 约3kg
仪表高度 190mm
电缆穿线孔 M20×1.5或NPT1/2"
引压连接 1、引压孔：1/4NPT内锥管螺纹
2、引压螺钉：M10×1.5,间距41.3
3、引压连接接头
隔离膜片 316L、哈氏C-276、蒙乃尔、钽
排气/排液阀 316L、哈氏C-276或蒙乃尔可选
传感器O型密封环 丁晴橡胶、聚四氟、金属密封圈
传感器灌充液 硅油、氟油
仪表壳体及涂层 低铜铝合金、阳极氧化、喷涂聚氨脂
防护等级 IP67
防爆等级 1、本安型： Exia ⅡCT6Ga
2、隔爆型： Exd ⅡCT6Gb
隔离膜片 316L、哈氏C-276、蒙乃尔、钽
排气/排液阀 丁晴橡胶、聚四氟、金属密封圈
传感器灌充液 硅油、氟油
仪表壳体及涂层 低铜铝合金、阳极氧化、喷涂聚氨脂
防护等级 IP67
防爆等级 1、本安型： Exia ⅡCT6Ga
2、隔爆型： Exd ⅡCT6Gb

产品用途

石油、钢铁、冶金、油田、化工、火力发电厂、轻 工业、污水处理、流量测量等。

高静压差压变送器
