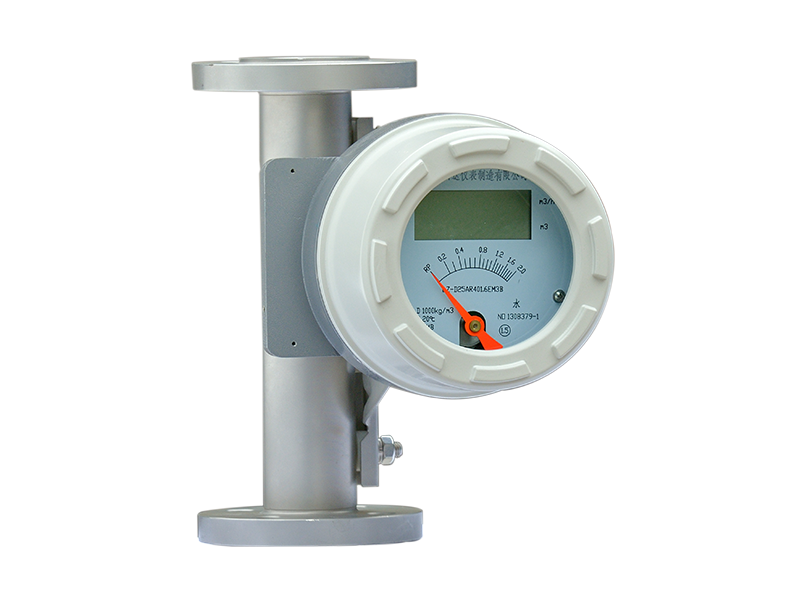

金属管浮子流量计

所属分类：金属管浮子流量计

金属管浮子流量计是一种变面积流量测量仪表，它由测量管、浮子、指示器、过程连接件等组成。具有体积小，流量测量范围大，安装使用方便等特点，在工业过程控制中越来越多的应用于液体、气体以及蒸汽流量的测量，特别适合于低流速、小流量的介质流量测量。金属管浮子流量计根据不同的工艺过程连接方式，分为下进上出、下进上横出、下横进上横出、右进左出、左进右出、上进下出型，用户可根据不同的要求选择不同的测量管结构形式。

首页

产品特点

技术参数

产品用途

产品特点

技术参数

测量范围	水1~200000L/h(20℃);空气0 .03~6000m³/h(20℃,0 . 1013MPa) (详见流量表，特殊流量可订制)
量程比	标准型10:1,特殊型20:1
精确度	标准型1.5级，特殊型1.0级
压力等级	标准型： DN15~DN5O≤4 .0MPa; DN80~DN20O≤1.6MPa; 高压型： DN15~DN5O≤32MPa;DN80~DN20O≤16MPa 夹套的压力等级为1.6MPa,特殊型在选型和订货前应与工厂协商
介质温度	标准型： -40℃~+100℃:PTFE:-50℃~100℃(不允许温度频繁变化) 高温型：110℃~450℃
介质粘度	DN15:η<5mPa . s(F15 . 1~F15 . 3),η<30mPa . s(F15 . 4~F15 . 8) DN25:η<250mPa.s;DN50~DN200:η<300mPa.s
环境温度	远传型： -40℃~+85℃(液晶不会损坏，液晶正常工作在-30℃~+80℃) 就地指针型： - 40℃ -+100℃
连接形式	标准型：DIN2501标准法兰；特殊型：由用户指定的任意标准法兰或螺纹
电缆接口	隔爆型为1/2NPT内螺纹，其它M20×1.5内螺纹
供电电源	标准型： 24VDC二线制4~20mA(12VDC~32VDC) 报警型： 24VDC 四线制4~20mA(18VDC~28VDC) 交流型： 85~265VAC 50Hz 电池型：3.6V 7.5AH锂电池，可连续使用三年
环境温度	二线制：最大负载电阻=50×(电源电压-12)Q =600 Ω 24V 多线制：最大负载电阻为500 Q
报警输出	干簧管报警开关输出，上限或下限瞬时流量报警(触点容量1A 30VDC) 继电器输出(触点容量1A 30VDC或0 .25A 250VAC或0.5A125VAC)
脉冲输出	累积脉冲输出，最小间隔50毫秒(集电极开路输出，最大带载100mA 30VDC,内部阻抗100 Ω)
液晶显示	瞬时流量显示数值范围：0~50000(可带小数点)
累积流量显示数值范围	0~99999999(可带小数点)自动复位智能型带有多参数标定功能,带有数据恢复，数据备份及掉电保护功能
防护等级	IP65、IP67
防爆标志	本安型ExiaⅡCT5Ga,隔爆型ExdⅡCT6Gb
仪表安装高度	DN15-DN200标准型垂直高度250mm,> DN80口径高压型仪表高度350mm

产品用途

金属管浮子流量计以各种优良性能和可靠性，以及较好的性能价格比，广泛受到了石油、化工、钢铁、电力、冶金、轻工、食品、制药、水处理等行业的青睐。金属管浮子流量计选用不同的材质，可用于各种非腐蚀、腐蚀和重腐蚀介质流量测量。
