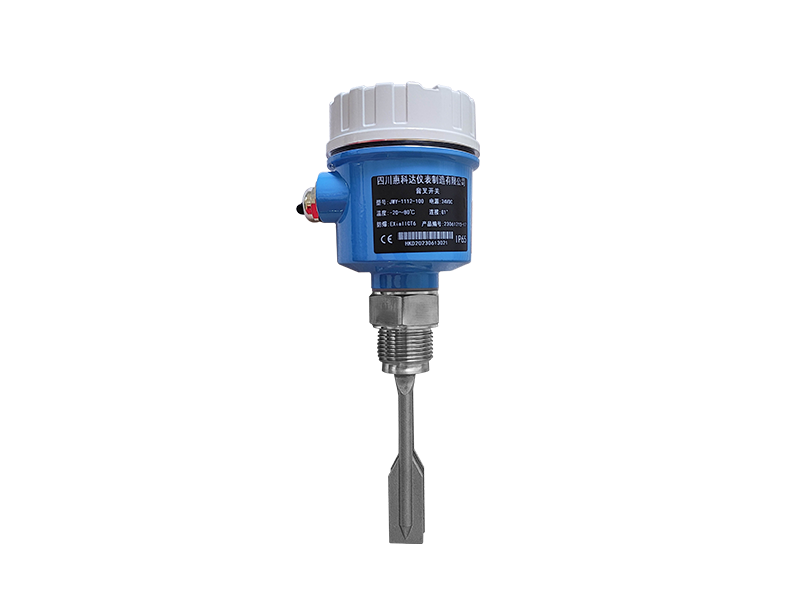

音叉料位开关

HYC系列音叉式料位开关是一种新型的料位开关。它是利用音叉振动的原理设计制作的。它是在音叉料位开关的感应棒底座，透过压电晶片驱动音叉棒，并且由另外一压电晶片接受振动讯号，使振动讯号得以循环，并且使感应棒产生共振。当物料与感应棒接触时，振动讯号逐渐变小，直到停止共振时，控制电路会输出电气接点信号。

产品特点

技术参数

叉体长度	60mm～100mm;
工作温度	-40～80℃(标准型)、 -40～130℃(高温型)
壳体材质	铸铝(304需特殊订货)
叉体材质	304(316L需特殊订货)
其他接液材质	304、316L
环境温度	环境温度
工作压力	≤6.4MPa
介质密度	≥0.7g/cm3(液体)、>0.1g/cm3(固体)
输出方式	继电器输出(3A/220VAC)
输出延时	1~60秒可调
工作电源	24VDC(标准)、220VAC(可选)
功率消耗	0.5~1W
过程连接	PT1"(标配)、或用户要求 (可以根据客户要求选择过程连接方式)
电气接口	M20×1.5(303~305),赫斯曼接头(302型) M12电缆接头(301型),配电缆长度0.5米
外壳防护	IP65
防爆标志	ExdⅡCT6Gb

产品用途

音叉在压电晶体激励下产生机械振动，这种振动具有一定的频率和振幅。当音叉被液体或固体浸没时，音叉的振动频率和振幅将发生变化。这个频率变化由电子线路检测出来并输出一个开关量信号。
