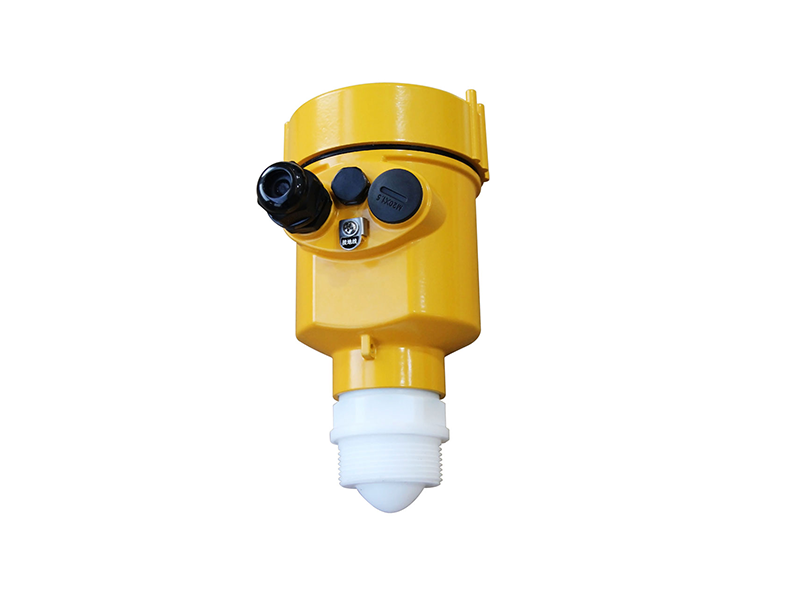

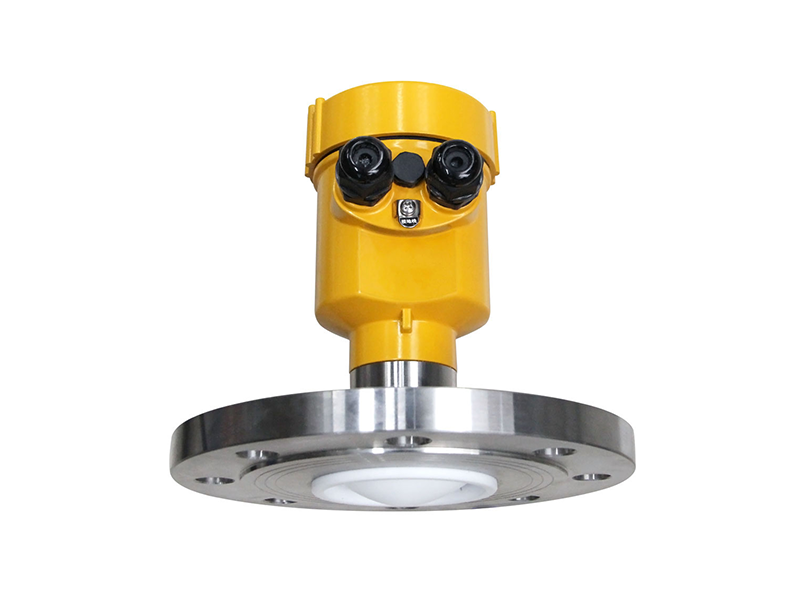

120G高频雷达物位计

HKD-RD型高频雷达式物位测量仪表,测量最大距离可达30米。该物位计的天线被进一步优化处理,新型 快速的微处理器能够进行更高速率的信号分析处理,使 该仪表可广泛用于反应釜、 容器及固体料仓等复杂条件 下的液位或物位测量。

产品特点

●天线尺寸小便于安装,非接触测量,无磨损、无污染。
●几乎不受介质腐蚀性质、泡沫、大气中水蒸气、温度 和压力变化影响。
●能适应严重粉尘环境工作。
●波长更短,对在倾斜的固体表面有更好的反射。
●波束角小,能量集中、回波强,利于避开干扰物。
●测量盲区更小,对于小罐测量能取得良好的效果。
●高信噪比,即使在波动的情况下也能获得更优的性能。
●高频率,是测量固体和低介电常数介质的最佳选择。

技术参数

被测对象  一般或轻微腐蚀的液体
测量范围 120m(最大)
测量盲区 天线末端
过程连接 螺纹:G1.5"A、1.5"NPT
法兰 DN50~DN100 RF(HG/T 20592-2009) (其他规可定制)
天线材质 304、316L或PTFE
过程温度 标准型: -40~130℃
高温型: -40~250℃
过程压力 -0.1~4.0MPa
测量误差 ≤±2mm
微波频率 120GHz
通讯接口 HART通讯协议、 RS485 Mod bus
测量间隔 大约1秒(取决于参数设置)
调整时间 大约1秒(取决于参数设置)
显示分辨率 1mm
现场显示 四位LCD 可编程
供电电压 标准型:16~26VDc(二线制)
本安型:21.6~26.4VDC
隔爆型:22.8~26.4VDC
四线制: 198~242VAC 、110VAC
允许纹波: <100Hz Uss<IV
100~100K Hz Uss<10mV
信号输出 4-20mA/HART(两线/ 四线)/RS485Mod bus
负载电阻 500Ω(24V供电时)
故障信号 20.5mA、22mA或3.9mA
积分时间 0~36s可调
电气接口 M20x1.5、1/2"NPT
防爆等级 Exia ⅡCT6Ga/Exd ICT6Gb
防护等级 IP67
外   壳 铝合金、304
存储及运输温度 -40~100 ℃
视窗材料 PC
相对湿度 95%

产品用途

雷达物位天线发射较窄的微波脉冲,经天线向下传输。 微波接触到被测介质表面后被反射回来再次被天线系统接收,将信号传输给电子线路部分自动转换成物位 信号(因为微波传播速度极快,电磁波到达目标并经反 射返回接收器这一来回所用的时间几乎是瞬间的)。
