远传磁翻板液位计如何实现远传

发布时间：2023-07-28 10:24

远传磁翻板液位计主要部件也是测量筒,内部浮子,外部面板及一个远传检测探头.液位计从上端和底部的侧面引出管线法兰与被测介质的器壁衔接,利用中间阀门来完成磁浮子液位计的安装和摘除.

远传磁翻板液位计

在磁浮子液位计下部利用法兰连接设置有一个排污泄压阀,在维护时进行排污泄压.测量筒内壁设置一个可以随意上下活动的磁性浮子,浮子内部密封有永久磁铁.在测量筒的法兰面上装一个缓冲弹簧,用于缓解测量筒对浮子的弹性冲击.

远传磁翻板液位计的测量筒外部设置有翻板式显示面板即面板,有红白颜色翻柱,含有磁性,受内部的磁浮子的磁性影响形成颜色翻转.在制造过程中把和磁浮子同极性的翻柱一面做成红色,异极性的制成白色,因此当内部磁性浮子上浮时,外部的面板能够跟随其高度显示醒目的红色,便于观测内部介质的液位或界位.

远传磁翻板液位计

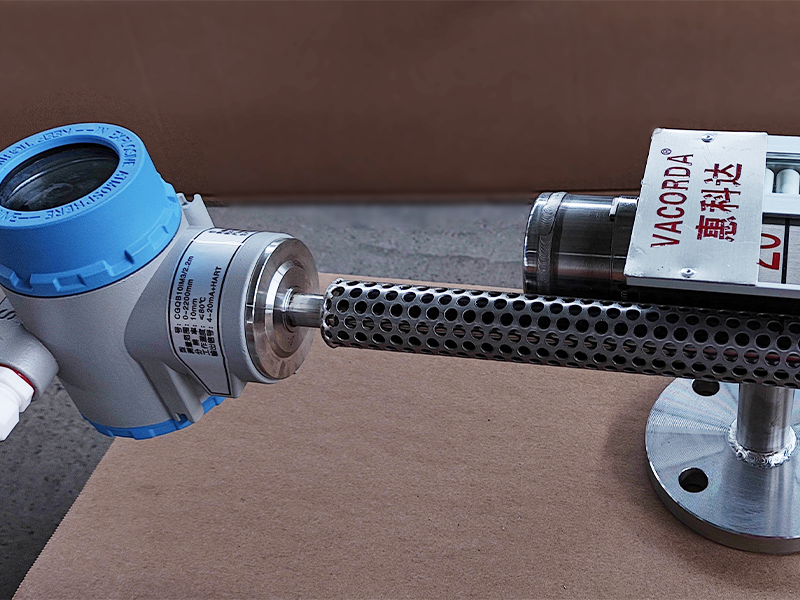

远传磁翻板液位计如果有需要带远传显示,只需在外部加一个带远传检测探头即变送器,能够实现液位的带远传显示,十分方便一个仪表既可以就地显示又可以带远传显示.

带远传探头同样的采用了磁性耦合的原理,利用磁敏元件受磁场的吸合来完成带远传电路的电阻变化,经过转换器转换输出一个随浮子高度线性变动的4~20mA电流值,因而磁敏元件的好坏程度决定了带远传探头的质量.因而安装的时候要注意方向性和有无导磁性质的铁性物质造成影响。
