玻璃板液位计原理及安装维护事项

发布时间：2022-12-22 10:50

玻璃板液位计是一种十分简单常见的玻璃板液位计，对比玻璃管液位计，玻璃板液位计更加耐高温高压些。玻璃板液位计可用于直接指示密封容器里的液位高度，有着结构简单，直接牢靠，坚固耐用等特点，玻璃板液位计主要用于直接指示各类塔、罐、槽、箱等容器中介质液位。

玻璃板液位计结构原理

1、液位计上面的接头（或法兰）与所测容器上面的接头（或法兰）连接组成连通器，通过玻璃板可以直接展现容器中液体的液面高度。

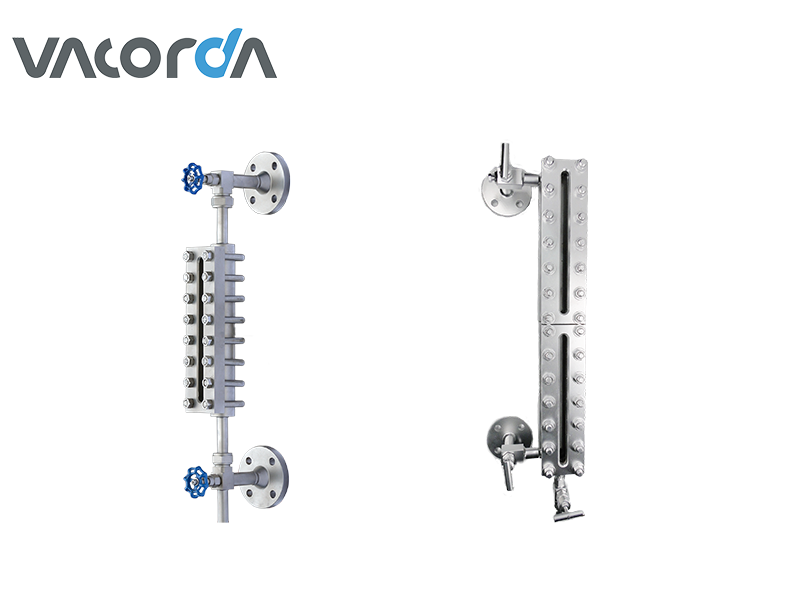

2、液位计是通过截止阀门、玻璃板液面计、主体、盖板、紧固件、排气排污液旋塞等构成，其外形如图一，透光式及反射式结构。

玻璃板液位计

3、液位计截止阀门有着截断效果与自行闭合功能。当液位计玻璃板因难测意外突然破裂时，阀内钢球在容器中压力（不小于0.3MPa）影响下自行密闭，防止了容器中液体外喷，确保了安全。

4、液位计的主要结构零件都是采用优质碳素钢（用以非腐蚀性介质），或不锈钢（用以腐蚀性介质）生产（含阀门）。

玻璃板液位计的安装及注意事项

1、根据所测液体特点及升降范围挑选液位计。液位计应竖直安装在工艺操作人员方便查看与操控的场地。

玻璃板液位计

2、液位计因运送振动不经意使紧固件松动，安装前或检修装配时需要扭紧螺母，紧力需要平均，紧力矩幅度不能过大，紧固穿插次第需要按规范（主要用于透光式）停止，以防玻璃板受力不均而碎裂。

3、液位计安装后应用时应缓慢旋转把手，翻开阀门，使所测液体逐渐进到液位计内部。为了确保液位计截止阀门自行闭合功能，在翻开上、下截止阀门时，阀杆应退出圈数不小于4周，以防止钢球封锁通孔时碰上阀杆的顶端而起不到闭合效果。

4、液位计应定期维护、清洗，保持液位展现清晰。清洗时，应当先关闭上、下阀门，扭开排液塞将液位计内的剩下液体排出后清洗。
